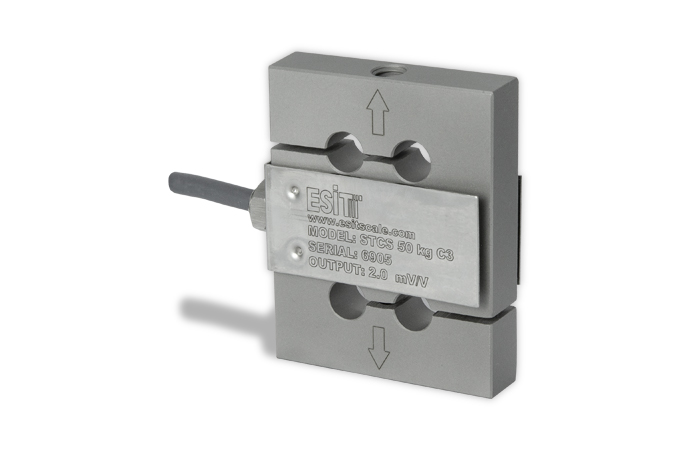

STCS Тензометричен датчик
Описание: STCS е тензометричен датчик с огъващ се лъч, разработен за измерване на тегло и сила както при опън, така и при натиск. Тензометричният датчик STCS намира приложение в системи за претегляне на резервоари, бункерни везни, електромеханични везни, устройства за изпитване на опън и разкъсване, процесни измервания и други подобни системи.
Датчикът осигурява висока точност и разполага с вътрешна термична компенсация, която коригира отклоненията в изходния сигнал, причинени от температурни промени в околната среда. Неръждаемите тензометрични датчици STCS са устойчиви на различни атмосферни условия и защитени по стандарт IP66.
Характеристики:
-
Неръждаема стомана
-
Лесен монтаж
-
Сертифициран по OIML R60
-
IP66 индустриална защита
Аксесоари
• Разклонителна кутия (J Box Connection Box)
Монтажни комплекти
• STCS-HA монтажен комплект (50 – 100 – 200 – 500 кг)
Технически спецификации Основни параметри
| Модел | Капацитет | Минимално деление | Максимален капацитет на претоварване |
| STCS 50 | 50 кг | 5 г | 75 кг |
| STCS 100 | 100 кг | 10 г | 150 кг |
| STCS 200 | 200 кг | 20 г | 300 кг |
Спецификации
| Параметър | Единица | Стойност |
| Максимален капацитет (Emax) | кг | 50 / 100 / 200 |
| Точност (OIML R60) | C1 / C3 | |
| Максимален брой верификационни интервали | 1000 / 3000 | |
| Минимален верификационен интервал | Emax/5000 / Emax/10000 | |
| Комбинирана грешка | % | ≤ ±0.05 (C1) / ≤ ±0.02 (C3) |
| Грешка от пълзене за 30 мин. (DR) | % Emax | 0.007 |
| Минимално натоварване | % Emax | 0 |
| Максимално допустимо претоварване | % Emax | 150 |
| Максимално допустимо странично натоварване | % Emax | 100 |
| Пределен товар | % Emax | 200 |
| Разтягане (Emax) | mm | ≤0.4 |
| Максимално захранващо напрежение (Umax) | V | 15 |
| Номинален изходен сигнал (Cn) | mV/V | 2 ±0.2% (C1) / 2 ±0.1% (C3) |
| Баланс при нулево натоварване | %Cn | ≤±1.0 |
| Входно съпротивление | Ω | 385 ±20 |
| Изходно съпротивление | Ω | 351 ±3 |
| Изолационно съпротивление | MΩ | ≥500 |
| Компенсиран температурен диапазон | °C | -10…+40 |
| Работен температурен диапазон | °C | -40…+80 |
| Материал на тензометричния датчик | Неръждаема стомана | |
| Запечатване (EN60529) | IP66 | |
| Дължина на кабела | m | 5 ±3% |
| Диаметър на кабела | mm | 5 |
| Тегло | кг | 0.5 |
| Размери на опаковката / тегло | cm/кг | 10x27x6 / 0.6 |
Области на приложение Везни за пакетиране Системи за изпитване на здравина Системи за контрол на претоварване
